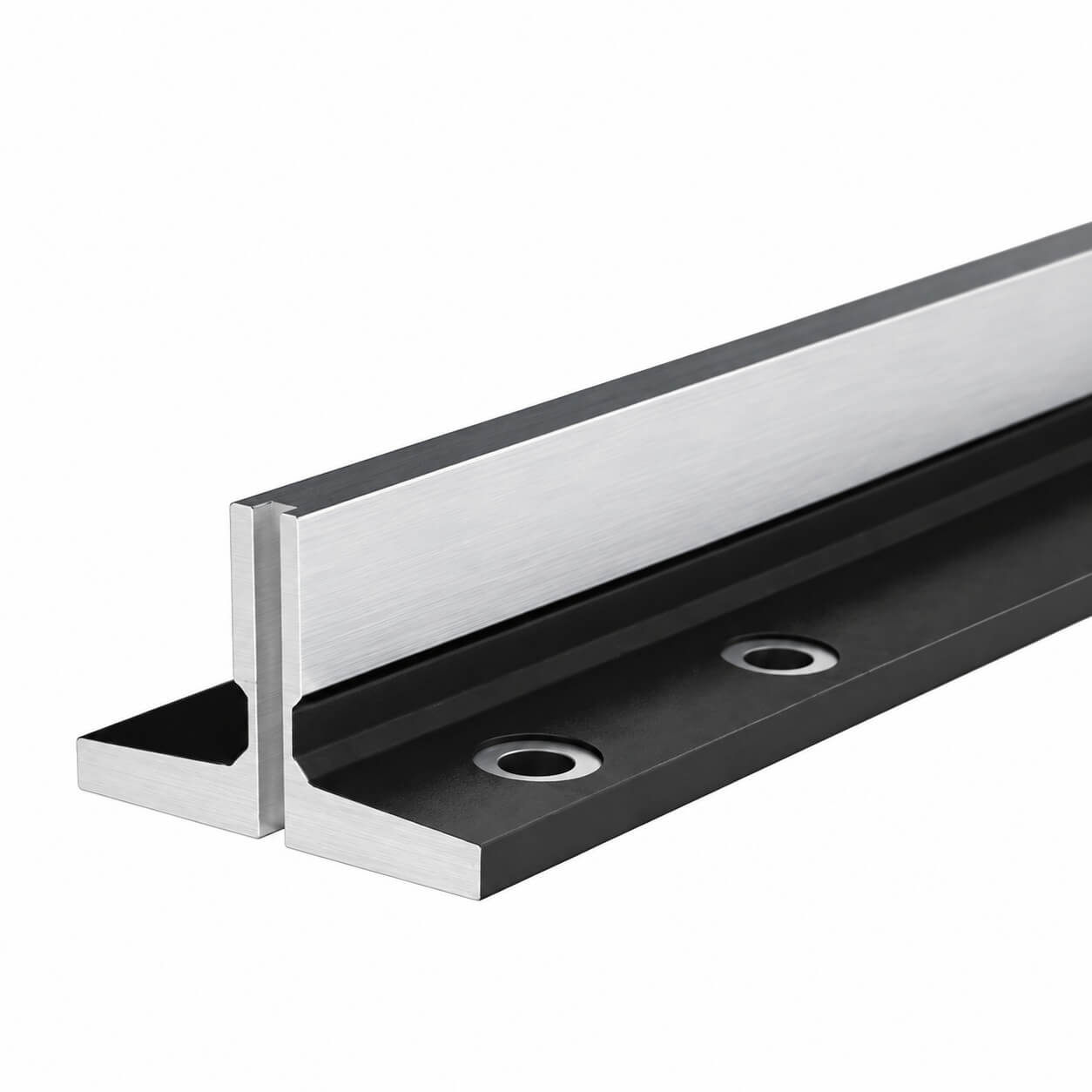

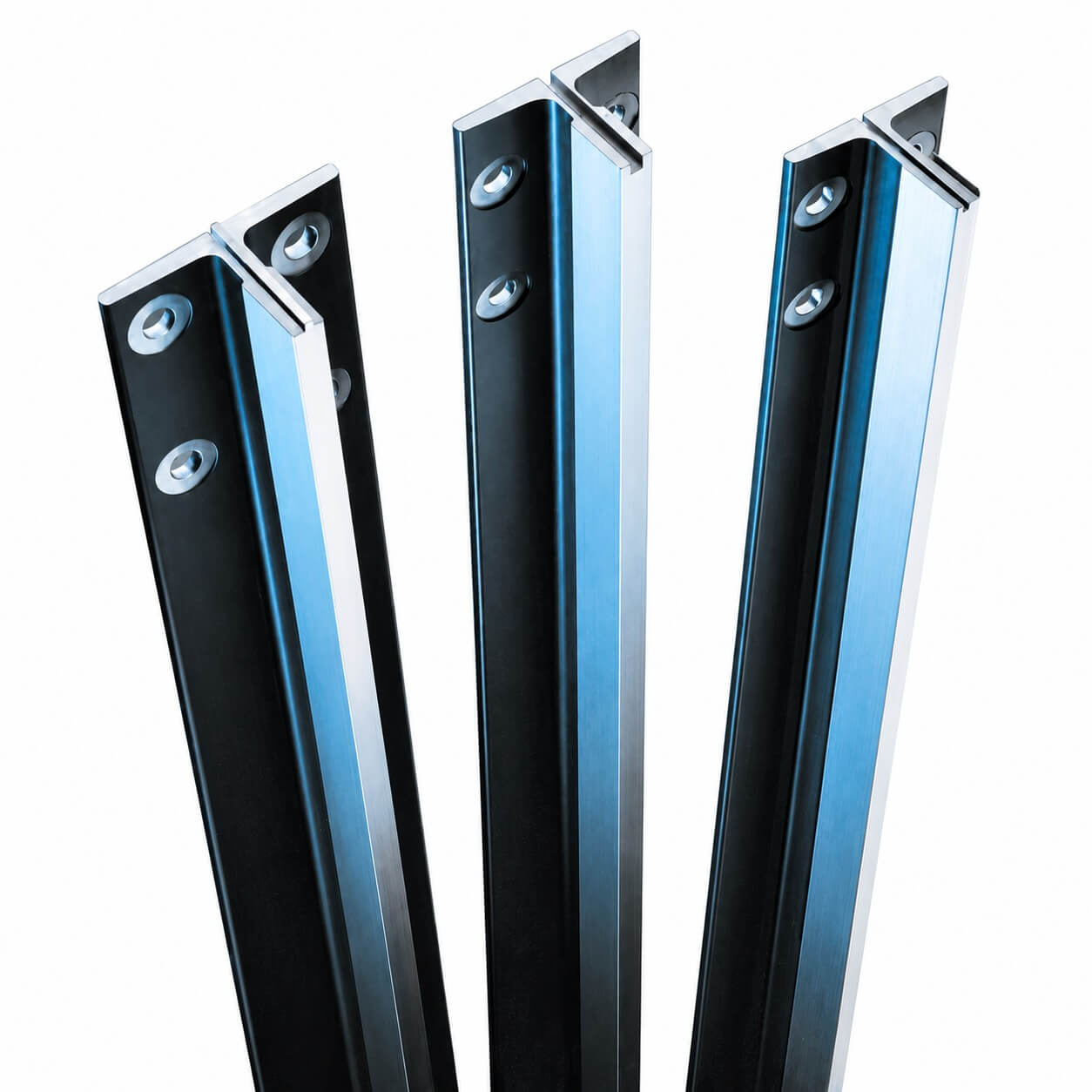

Prowadnica dźwigowa T70-1/B (70 x 65 x 9) – 5m

Prowadnica dźwigowa T70-1/B o wymiarach 70 × 65 × 9 mm jest wykonana metodą obrabiania mechanicznego  i dostarczana w odcinku o długości 5 m.

Najważniejsze cechy:

• Profil: T70-1/B
• Wymiary: 70 × 65 × 9 mm
• Długość: 5 m
• Rodzaj: prowadnica szybowa
• Wykonanie: obrabiana mechanicznie
• Powierzchnia przekroju: 9,51 cm²
• Masa: 7,47 kg/m
• Wskaźnik wytrzymałości przekroju Wxx: 9,24 cm³
• Wskaźnik wytrzymałości przekroju Wyy: 5,35 cm³
• Moment bezwładności Ixx: 41,3 cm⁴
• Moment bezwładności Iyy: 18,65 cm⁴
• Promień bezwładności ixx: 2,09 cm
• Promień bezwładności iyy: 1,4 cm

Parametry kontroli jakości:

• Chropowatość powierzchni roboczej wzdłużna: Ra ≤ 1,6 μm
• Chropowatość poprzeczna boczna: 1,6 ≤ Ra ≤ 3,2 μm
• Prostoliniowość na odcinku 5 m: Bmax = 1 mm
• Prostoliniowość na odcinku 1 m: B1m = 0,2 mm
• Skręcenie: γ = 15′/m
• Równoległość: p = 0,05 mm
• Prostopadłość: α = 5′, β = 12′
• Współosiowość pióra i rowka: c = 0,05 mm

Przeznaczenie: Prowadnica dźwigowa przeznaczona jest do stosowania w szybach dźwigowych jako element prowadzący kabinę windy.

W zestawie: Prowadnica dźwigowa T70-1/B (70 × 65 × 9 mm), obrabiana mechanicznie, długość 5 m.

Waga: 37,35 kg

Wymiary: 70 × 65 × 9 mm, długość: 5 m

Dostawa: odbiór osobisty, indywidualne warunki transportu

Załączniki:

Karta Techniczna
